Deria vs «кирпич»: как мы оживили станок лазерной резки
Контроллер сервопривода ACS станка UNIMACH LaserCut почти год считали неремонтопригодным.
Изображение сгенерировано ИИ для наглядности
Он лежал мёртвым почти год. Его возили по сервисам от Москвы до Владивостока. Производитель разводил руками, а замена стоила как новый автомобиль.
Это реальная история ремонта станка лазерной резки на рязанском заводе «Келер Рус»: как одна неисправность превратилась в десяток, как инженеры сражались с прошивками, лицензиями и собственным скепсисом — и чем всё закончилось.
Если коротко
Что было
Пропала связь между стойкой ЧПУ и сервоприводом. Станок простоял почти год, несколько сервисов признали контроллер неремонтопригодным.
Что нашли
Следы неудачного вмешательства: перепаянный контроллер, скол на процессоре, две прошивки друг поверх друга и стёртые калибровки осей.
Результат
Восстановили плату, служебное ПО и координаты осей, заменили сгоревший датчик температуры, отремонтировали двигатель. Станок режет.
Год простоя и приговор «неремонтопригоден»
Всё началось с обращения Максима, технического директора предприятия «Келер Рус». Их станок лазерной резки — сложный агрегат с контроллером израильско-американской разработки — внезапно перестал работать: пропала связь между стойкой ЧПУ и сервоприводом. Станок просто замолчал.
Проблема длилась практически год. Мы обращались в несколько сервисных служб — никто не мог отремонтировать этот контроллер. Производитель ремонтом не занимается, а стоимость нового несопоставима с ремонтом — дешевле купить новый станок.
Максим, технический директор «Келер Рус»
Контроллер путешествовал по стране: его возили по сервисам от Москвы до Владивостока, пытались отправить на Дальний Восток — и в итоге признали неремонтопригодным. Железка — «кирпич».
С Deria заказчик познакомился на мероприятии в учебном заведении, где мы рассказывали о компетенции «Диагностика и ремонт электронных узлов промышленного оборудования» на чемпионате «Профессионалы». После этого разговора контроллер приехал к нам.

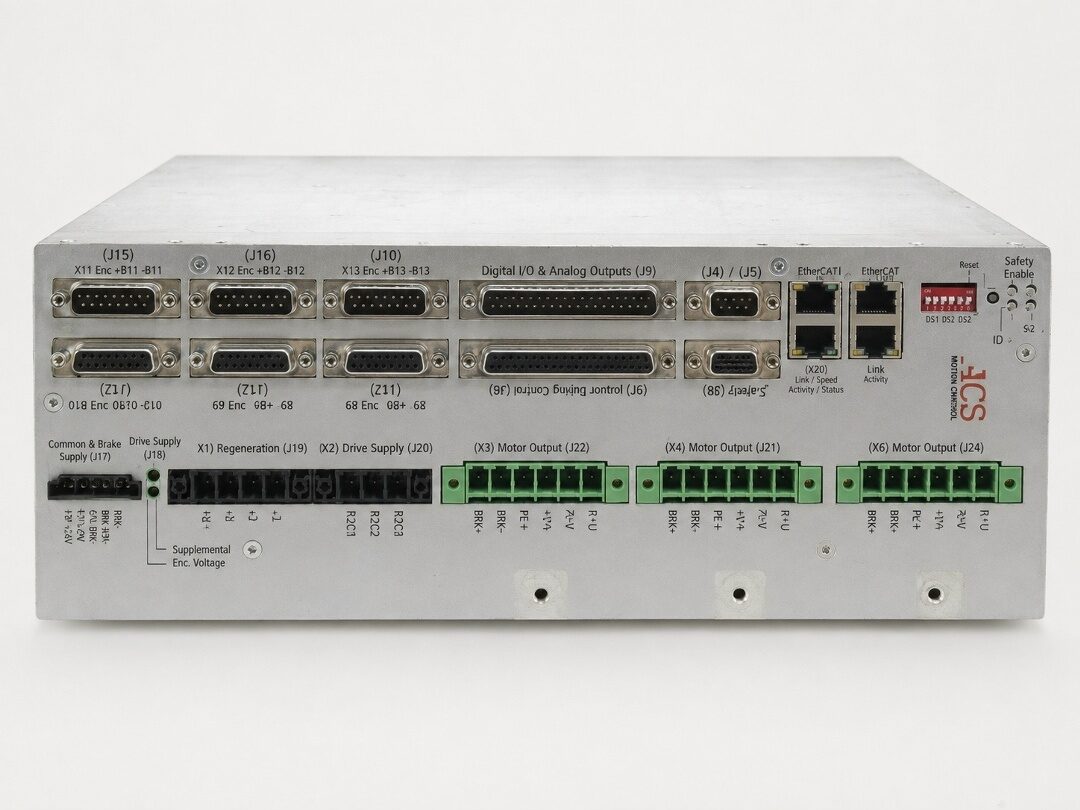

Контроллер сервопривода ACS станка лазерной резки UNIMACH LaserCut. Изображение сгенерировано ИИ на основе оригинала для наглядности
«А давайте попробуем?»
Руководитель инженерного центра Ростислав признаётся: когда заявка пришла в Deria, гарантий не давал никто. Но опыт и азарт взяли верх.
Мы увидели в этом вызов. Игорь Евгеньевич, руководитель Deria, первым загорелся — спортивный интерес.
Ростислав, руководитель инженерного центра Deria
Что оказалось внутри
Первым за дело взялся инженер-электроник Дмитрий.
Устройство поступило в работу с чёткой конкретной неисправностью: отсутствием связи между модулями. Вскрыли, увидели перепаянный до нас контроллер на плате. Впаяли его правильно. Обнаружили скол на процессоре. Заменили. Здесь уже стало ясно, что было некачественное вмешательство. Но всё уже хорошо — связь заработала.
Дмитрий, инженер-электроник Deria
Казалось бы, победа. Но через некоторое время контроллер вернули обратно: станок по-прежнему не работал.

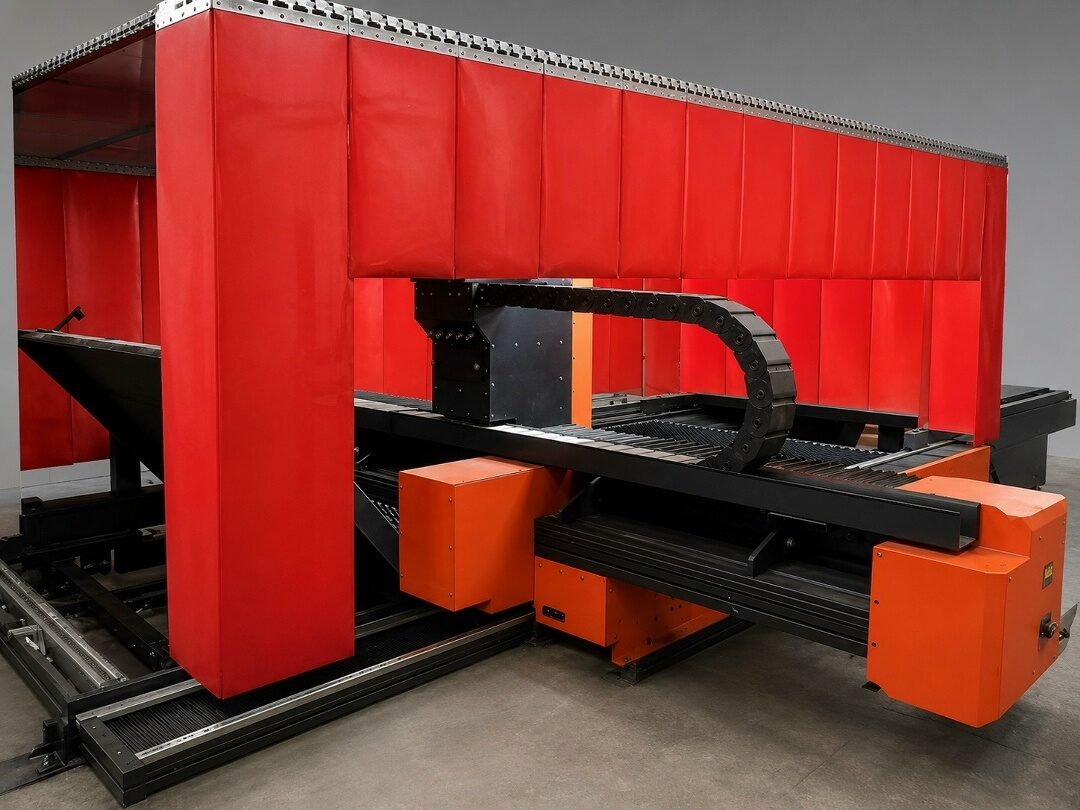

Станок лазерной резки UNIMACH LaserCut. Изображение сгенерировано ИИ на основе оригинала для наглядности
Не только железо: прошивка, ПО и лицензии
Дмитрий начал копать глубже — и выяснилось, что дело не только в плате. Служебное программное обеспечение контроллера защищено привязкой к серийным номерам микросхем на плате, а кто-то до нас пытался обновить прошивку и сделал это неправильно: старая версия не была удалена, новая легла поверх. Система запуталась в версиях, и вместе с этим стёрлись все калибровочные координаты движения осей.
Это было самой сложной задачей в моей практике: восстановить ПО, которое очень серьёзно защищено привязкой к ряду серийников чипов на плате.
Дмитрий, инженер-электроник Deria
Предыдущие коллеги при ремонте всё служебное ПО удалили и заменили, чем смогли. Взять данные было неоткуда — они были просто потеряны.
Ростислав, руководитель инженерного центра Deria
Три выезда в Рязань и работа в четыре руки
Первый выезд — проверили связь: светодиоды моргают, но станок не стартует.
Второй выезд — забрали оборудование из Рязани в Петербург, перепроверили железо, разобрали протокол обмена на более глубоком уровне. Всё железо исправно, а станок молчит.
Третий выезд — с удалённым доступом: Дмитрий работал на месте в Рязани, Анатолий подключался из мастерской в Санкт-Петербурге.
В цеху, где находился станок, плохо работала сотовая связь. Дмитрий заходил туда, как в бункер: пропадал минут на сорок. После звонил, и мы решали, что делать дальше. И так целый день в несколько заходов.
Анатолий, инженер Deria

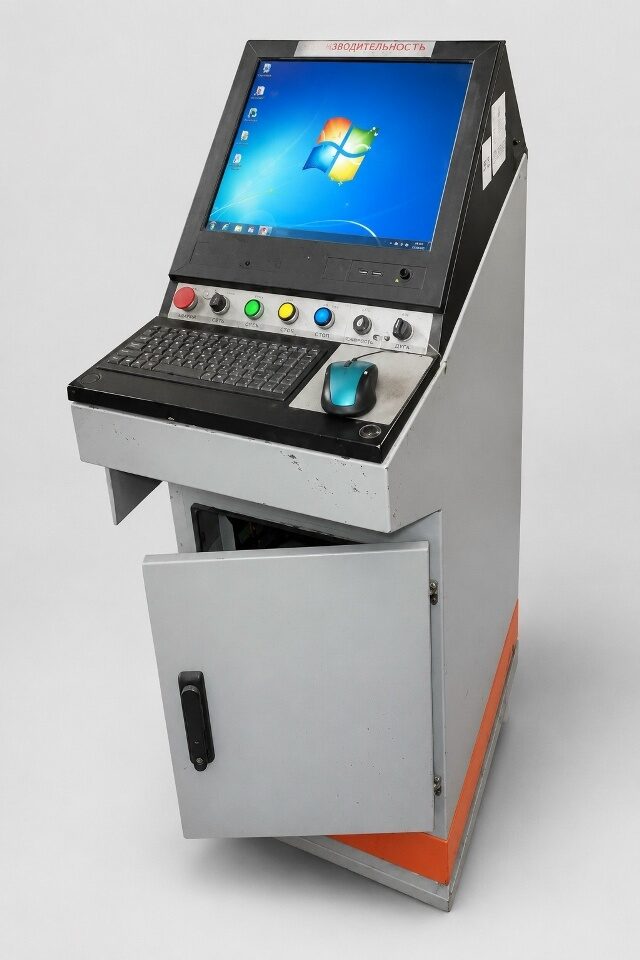

Стойка ЧПУ станка. Изображение сгенерировано ИИ на основе оригинала для наглядности.
И снова сюрприз: датчик температуры
Когда станок наконец зашевелился, он выдал ошибку перегрева двигателя. Проверили — сгорел температурный датчик. Заменили, и оборудование заработало штатно.
Станок стоял очень долго, поэтому потребовал ремонта один из двигателей. Это тоже решили.
Ростислав, руководитель инженерного центра Deria
Реакция заказчика
Для меня, моих сотрудников и высшего руководства это было полным удивлением. Никто не верил. А вы сделали. Реально сделать такую работу — не каждому под силу. Как у зумеров говорят — респект вам и уважуха.
Максим, технический директор «Келер Рус»
Что стояло за словом «восстановили»
Для тех, кому интересны детали, — технологии, с которыми пришлось работать в этом проекте:
- EtherCAT — промышленный протокол реального времени, по которому стойка ЧПУ общается с сервоприводом;
- TwinCAT — среда разработки и диагностики для EtherCAT;
- ACS Motion Control — израильский производитель контроллеров движения и сервоприводов;
- FPGA и EEPROM — программируемая логика и энергонезависимая память, где живут прошивка и привязка к серийным номерам;
- ИИ-реконструкция — восстановление утерянных служебных данных и калибровок, когда резервных копий не осталось.

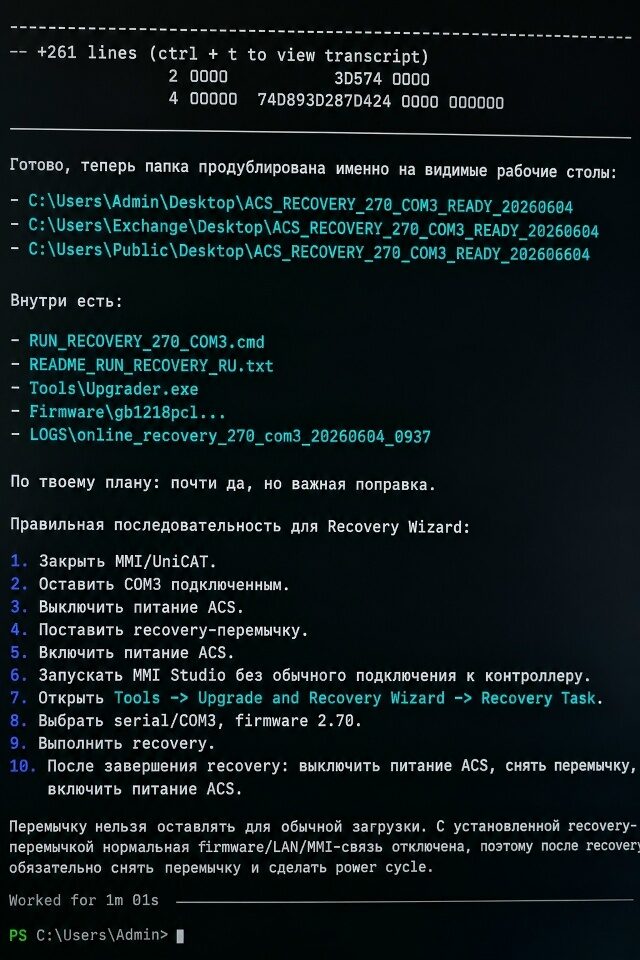

Процесс восстановления прошивки контроллера.
Что этот кейс говорит о нашем подходе
Это не просто ещё один ремонт — это то, как мы работаем вообще:
- берёмся за то, что другие называют безнадёжным;
- работаем и с железом, и с софтом, и с лицензионными привязками;
- выезжаем на объект, подключаемся удалённо, используем ИИ и экспертные знания;
- ищем первопричину и лезем в схемотехнику платы, а не меняем блоки целиком.
И не сдаёмся до последнего — даже когда кажется, что всё потеряно.
